BGD-160
BGD-160
BGD-160導向螺旋水平鉆機是我公司最新研發的一種節能、高效并且使用靈活方便的地下管線鋪設鉆機。
該鉆機采用先進的光導航中靶技術，在地下管線鋪設過程中可以精確的控制管線鋪設方位，使鋪設后的管線完全滿足事先預定的地下管線位置及方向要求。
它主要用于城市地下排水管、地下熱力管線、供氣管線、供水管線及城市各類線纜地下通道等多種市政工程的精準鋪設。其管線鋪設方位精度不但準確而且不會影響地面設施及地面交通秩序。同時它還在隧道開挖預先管棚支護，鐵路路基管棚加固等工程中發揮重要的作用。
鉆機參數表
Engine | 發動機 | ||

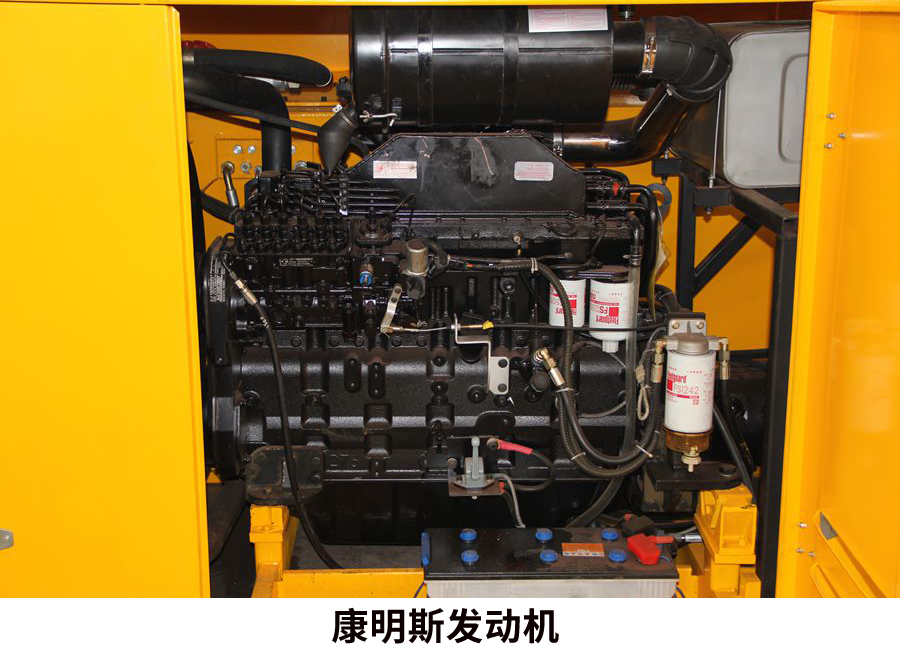

DCEC | 東風康明斯 | 6CTA8.3-C215 | |
Rated output at 2200 rpm | 額定功率 | kw | 160 |
Electric system | 電氣系統 | V | 24 |
Fuel tank capacity | 燃油箱容積 | L | 380 |
Hydraulic system | 液壓系統 | 26 | |
Auxiliary hydraulic system pressure | 輔助液壓系統壓力 | Mpa | 20 |
Hydr. oil tank capacity | 液壓油箱 | L | 850 |
Max. torque at low speed | 低速最大扭矩 | Nm | 28000 |
High rotating speed | 高速轉速范圍 | r/min | 0-54 |
Low rotating speed | 低速轉速范圍 | r/min | 0-27 |
One step stroke | 單步頂進行程 | mm | 1200 |
Spindle clearance to ground | 中心高 | mm | 650 |
Rotary head drifting distance | 動力頭浮動行程 | mm | 320 |
Pushing speed | 推進速度 | m/min | 0-0.4 |
Pushing force | 推進力 | t | 160 |
Duct tube diameter(optional) | 鉆機適應鋪設管徑 | mm | Φ400-Φ800 |

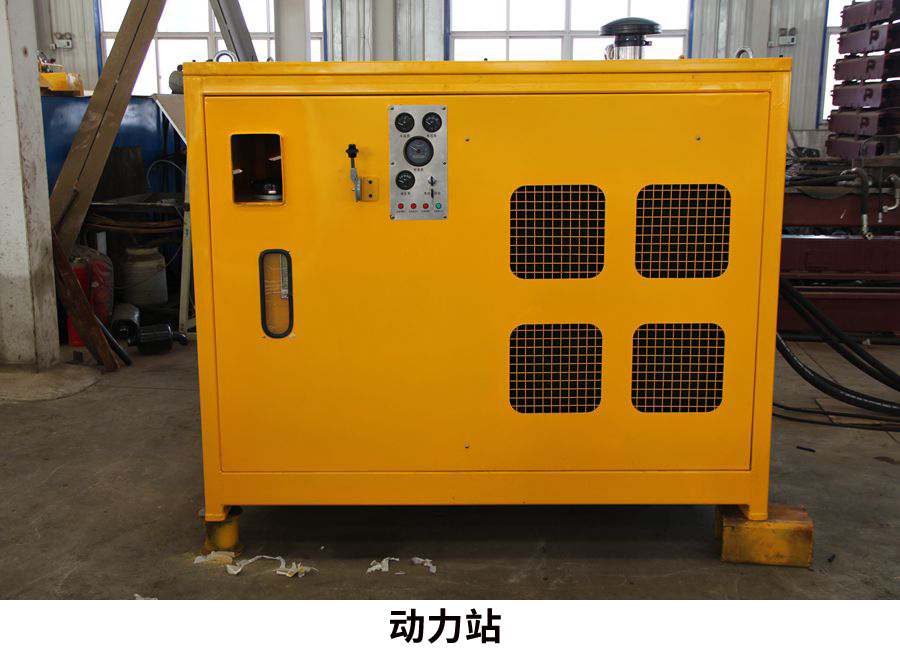

Dimension of power pack | 泵站尺寸 | mm | 2280*1890*1650 |
Power pack weight | 泵站重量 | Kg | 2800 |
